出现变频器减速过电压时，通常不是“参数莫名其妙错了”，而是负载把能量回送到直流母线的速度，超过了系统吸收或释放能量的能力。排查重点不是先找一个能消除报警的参数，而是确认故障发生阶段、母线电压何时升高，以及能量原本应该去哪里。

       本文以英捷思 INDRVCT 技术支持的诊断思路说明通用排查方法，不套用任何未确认系列的故障码或门槛值。实际处理必须以现场整机铭牌、报警记录和测量数据为准。

一、为什么一减速，直流母线反而升高

       变频器先把交流电整流成直流母线，再由逆变部分输出可变频率电压。正常电动运行时，能量从电网经过母线流向电机。

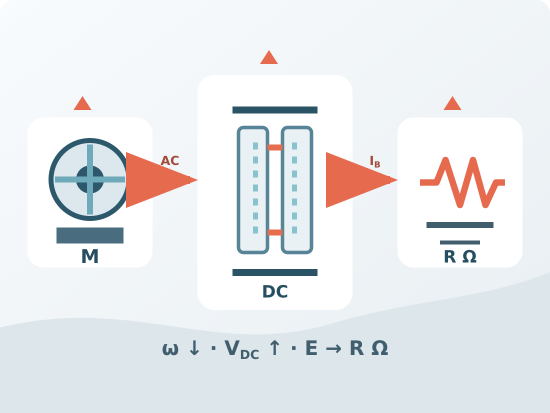

       当大惯量负载快速减速时，机械转速可能高于变频器当前指令对应的电气速度，电机转入发电状态。再生能量回到直流母线，给母线电容充电。如果能量来不及消耗或返回电网，就会形成直流母线过电压并最终触发保护。

       下降负载、放卷、下坡输送或被外力带动的风机，在恒速阶段也可能持续回馈。因此“在什么时候报故障”是第一条关键证据。

二、测试前先把设备置于安全状态

       执行现场上锁挂牌，隔离全部电源和可能继续驱动机械的能量，包括悬挂负载和惯性旋转。等待规定放电时间，并用合适量程的仪表确认直流电压后再接触端子。

       制动电阻停车后可能仍然很烫，不能在带电状态下拆线、测阻或覆盖。负载会自行转动时，要先完成机械固定。

三、第一步不是改参数，而是确认报警阶段

       记录报警前后的运行命令、给定频率、实际速度、直流母线趋势、输入电压和电机电流。

•        上电或待机时报过压：优先查电网电压、切换冲击、供电配置或检测回路。
•        恒速时过压：检查电网扰动，以及负载是否在持续反拖电机。
•        只在减速时报过压：重点查减速时间、惯量、制动路径和机械变化。
•        电机已经停止后才报警：核对事件时间线、输入扰动和母线检测。

       保存基准数据前不要同时改多个参数，否则很难判断究竟是哪一项起作用。

四、受控延长减速时间，判断能量峰值

       减速时间越短，需要的制动力矩越大，单位时间内回到母线的能量越集中。在工艺和安全允许的前提下，逐步延长减速时间。如果报警消失，说明原设定超过了当前制动路径的能量处理能力。

       但这只是诊断结果，不一定是最终方案。如果设备必须在规定时间内停车，就要按真实能量和工作制配置制动方案。S曲线可以减小力矩突变，却不会消除总能量；自由停车只有在不受控停车安全且工艺允许时才适用。

五、区分电网过高与负载回馈

       测量设备待机和运行时的输入电压，并与额定范围比较。检查变压器分接头、无功补偿投切、发电机调压、大功率负载切换和供电系统波动。

       如果故障总在同一个减速点重复，负载回馈的可能性更大；如果故障随机发生在不同阶段，应更重视电网事件。两者都可能显示“过电压”，处理方法却完全不同。

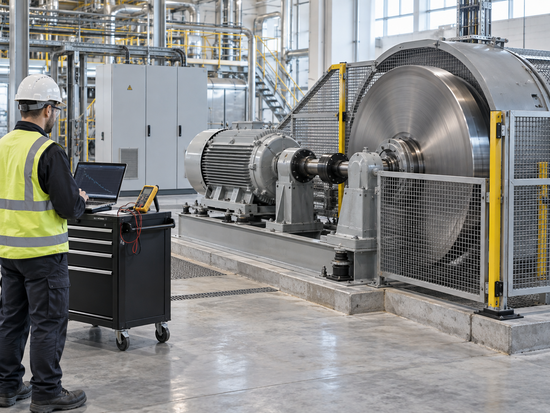

六、把惯量、速度和机械变化算进去

       旋转动能与惯量成正比、与速度平方成正比。同一惯量下，速度加倍，储存的动能会变成四倍。飞轮、大风机、离心机、卷筒和高传动比机构的制动能量，可能远高于只看电机kW得到的直觉。

       垂直或反拖负载还要计算势能和连续下降时间。应记录电机与负载速度、减速机比、移动质量、卷筒直径、正常停车时间、紧急停车要求和每小时停车次数。

       新换了更大卷筒、增加工装、提高最高速度、降低机械摩擦，都会让原来正常的减速参数开始报错。

七、制动电阻不能只看阻值

       动态制动通常由制动单元在母线升高时接通电阻，把电能转成热。另一类系统会用回馈单元把能量送回电网，或通过公共直流母线让其他负载利用。

       现场已装制动单元和电阻时，在安全断电后检查：

•               接线是否松动、烧损或接错端子；
•               电阻是否开路，温控是否动作；
•               阻值是否符合变频器和制动单元限制；
•               短时功率、平均功率和工作制是否足够；
•               制动功能是否启用，端子配置是否正确；
•               母线升高时制动单元是否实际动作；
•               电阻周围是否散热不良。

       不能为了“制动力更大”随意换更低阻值。阻值过低可能超过制动单元电流能力。阻值、单次能量、平均功率、温控、安装和工作制必须一起核对。

八、按原因选处理办法

       如果工艺允许，延长减速时间是最直接的办法，但要重新确认生产节拍和安全停车要求。

       间歇制动且能量可控时，可配置匹配的制动单元和电阻，同时做好温控和散热。频繁制动、连续反拖或能量较大时，可评估回馈单元，但谐波、保护和并网条件也要一并设计。

       如果问题来自机械端，可以降低峰值速度、分段减速、协调上下游设备或消除异常反拖。若确认是电网电压偏高或切换冲击，就应解决供电问题，制动电阻并不能降低本来就过高的输入电压。

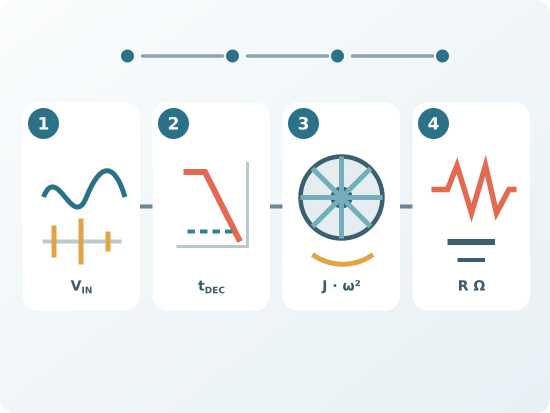

九、推荐诊断顺序

1. 保存事件数据，确认故障发生阶段。
2. 安全停机并确认母线放电。
3. 检查输入电压和母线趋势。
4. 工艺允许时受控延长减速时间。
5. 核对惯量、最高速度及近期机械变化。
6. 检查制动电阻、制动单元、接线和温控。
7. 计算单次能量与工作制后再更换硬件。
8. 每次只改一项并复测记录。

十、常见误区

       反复复位却不保存事件，会丢失最有价值的时间线，还可能让制动部件反复过热。

       盲目加大变频器功率，并不会自动建立再生能量的出口。把所有过压都归咎于制动电阻，也可能错过电网问题或外部反拖。

       只测电阻值同样不够。阻值正确但功率、工作制或散热不足，仍会在连续停车时失效。

常见问题

为什么变频器只在停车时过电压？

减速时电机可能把惯性或势能回送至直流母线。如果母线不能及时释放或返回这部分能量，电压就会升高。

延长减速时间一定能解决吗？

它常能降低单位时间内的能量峰值，但并非万能。工艺要求短停车、连续反拖或制动回路故障时，还需要对应方案。

制动电阻坏了通常有什么表现？

轻载慢停正常、重载或快速减速报警，电阻开路、温控动作、接线损坏或停车后始终没有温升都可能是线索，但必须按安全流程测试。

阻值一样的制动电阻可以直接替换吗？

不可以。还要核对单次能量、平均功率、工作制、绝缘、温控、安装和制动单元能力。

为什么机械改造后才开始过压？

改造可能增加了惯量、速度、移动质量或反拖力矩。动能与速度平方相关，小幅提速也可能明显增加制动需求。

让事件数据说话

       联系英捷思 INDRVCT 技术支持时，请提供完整变频器铭牌、供电电压、电机数据、负载类型、最高速度、减速时间、制动部件，以及报警发生的运行阶段。若能同时记录速度、电流与母线趋势，诊断会更快。
