900M机型在玻璃抛光机上的应用调试

• 2026 Aug 31
• 900M变频器;玻璃抛光机;永磁同步电机控制

设备与工况简介

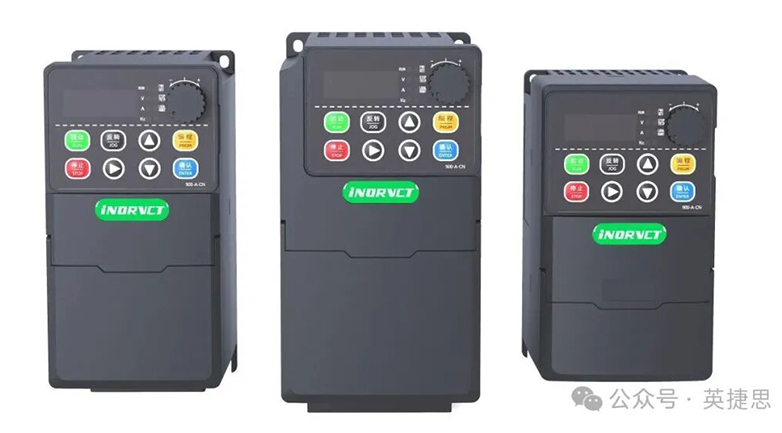

900M型变频器是我司研发的一款迷你型高性能矢量变频器，支持异步电机与永磁同步电机精准控制，体积小巧、安装灵活，适用于各类紧凑型精密驱动场景。

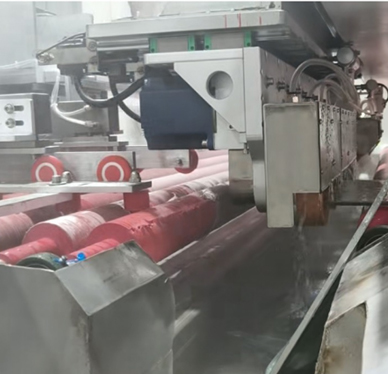

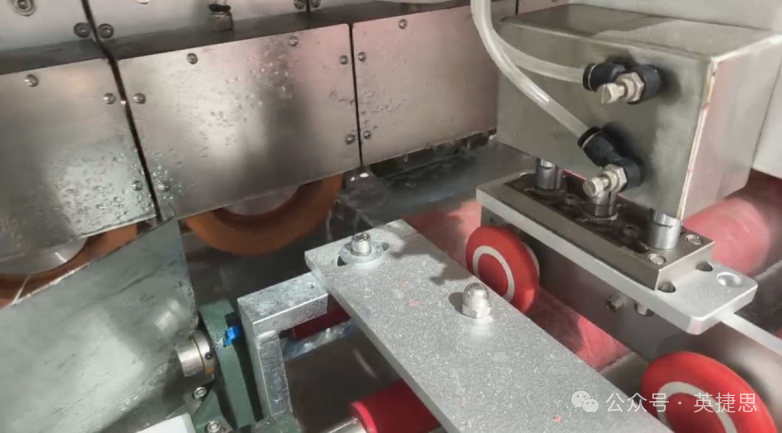

玻璃抛光机（磨边机）通过高速旋转的磨轮对玻璃毛边进行精细打磨，其核心动作由多台电机分别驱动粗磨、精磨、抛光工位。本案例中，900M变频器（1.5kW）驱动永磁同步电机（1.1kW/1.5kW混用），要求启动时间0.5~1秒，频繁启停，且抛光头接触工件瞬间存在剧烈负载冲击。

初始故障现象

调试初期出现三类问题：

工况	现象	影响
空载启动	概率性启动失败，电机来回抖动，电流偏大	启动成功率约70%，产线频繁中断
空载稳态运行	运行中偶尔跳 Err04（恒速过电流）	偶发停机，玻璃报废
抛光头接触工件	切入瞬间电机往复剧烈抖动，电流冲高	加工面出现波纹，严重时过载报警停机

问题定位与参数优化

针对上述三个问题，技术人员结合现场负载特性和变频器功能，进行了以下针对性调整：

1. 解决空载启动抖动——开启永磁电机初始位置检测

永磁同步电机在启动瞬间需要准确的转子磁极角度，否则变频器输出的转矩方向错误，会导致转子来回摆动，表现为剧烈抖动和电流偏大。

调整措施：

将F9-29（初始位置检测模式） 从“1（不检测）”改为“0（每次运行前检测）”，每次启动前自动注入脉冲定位转子初始角度。

提高F9-30（辨识电流初始值） 从默认120%至150%，克服磨轮静摩擦，确保定位可靠。

验证结果：经过百余次启停循环测试，启动成功率提升至接近100%，空载启动抖动现象基本消除。

2. 消除稳态过流故障——优化载波频率控制

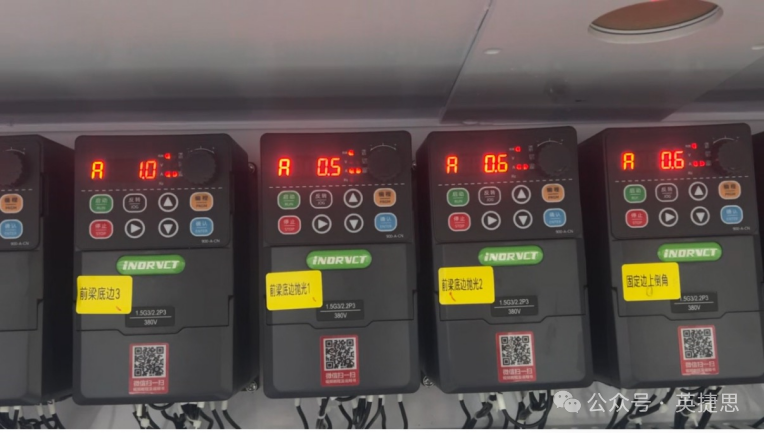

多台变频器并排安装于同一电控柜，柜内温度较高，触发变频器自动降低载波频率功能。载波降低后，高速永磁电机的电流波形畸变加剧，转矩脉动增大，在特定转速下易触发恒速过流（Err04）。

调整措施：实测满载时散热器最高温度约78℃，确认在模块安全范围内。

将F0-13（载波频率） 从6kHz提升至10kHz，改善电流波形质量。

将F6-06（载波频率随温度调整） 由“1（使能）”改为“0（禁止）”，关闭自动降载频功能。

验证结果：连续运行48小时未再出现Err04故障，稳态过流问题解决。

3. 解决带载冲击抖动与过载报警——提高转矩上限与励磁能力

玻璃来料厚度和磨轮磨损程度不同，切入瞬间负载冲击差异大，电机需短时输出高转矩。原转矩上限（62%）不足以应对冲击，而提高转矩后又会触发过载保护。

调整措施：

与电机厂确认该永磁电机可承受短时（≤3秒）过载，将F8-10（正/反向转矩上限） 从62%提升至130%。

准确设定F8-02（电机额定电流），区分1.1kW与1.5kW电机，校准过载保护基准。

将F9-26（低速励磁电流最大值） 从20%提升至30%，增强低速重载时的转矩输出能力。

验证结果：带载切入抖动基本消除，Err11电机过载报警不再出现，连续重载运行4小时电机温升仍在安全范围。

关键参数调整汇总

代参数码	原值	调整后	作用
F9-29	1（不检测）	0（每次检测）	开启初始位置检测
F9-30	120%	150%	加大辨识电流
F0-13	6kHz	10kHz	提升载波频率
F6-06	1（使能）	0（禁止）	关闭自动降载频
F8-10	62%	130%	提高转矩上限
F8-02	统一值	按电机铭牌区分	校准过载保护基准
F9-26	20%	30%	提升低速励磁电流

优化成果

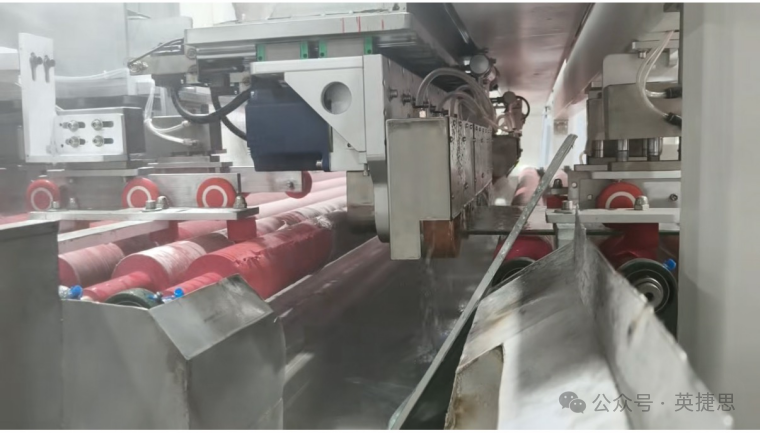

参数固化并批量导入所有工位后，该玻璃抛光机产线已稳定运行超过3个月：

启动成功率由70%提升至近100%；

稳态过流故障消除，连续运行无Err04；

带载冲击抖动消除，加工良率提升至100%；

设综合效率（OEE）提高近20%。

目前该参数方案已作为标准配置用于后续新机型的出厂设定。

小结

900M变频器内置丰富的功能参数，需根据实际负载特性灵活组合。本次调试的关键在于：启动抖动源于转子位置未知而非PID增益不足；稳态过流源于载波被自动拉低而非硬件故障；带载冲击需合理释放短时过载能力并校准保护基准。通过针对性优化，设备从反复停机走向稳定量产，充分体现了900M在精密加工领域的适应能力。
